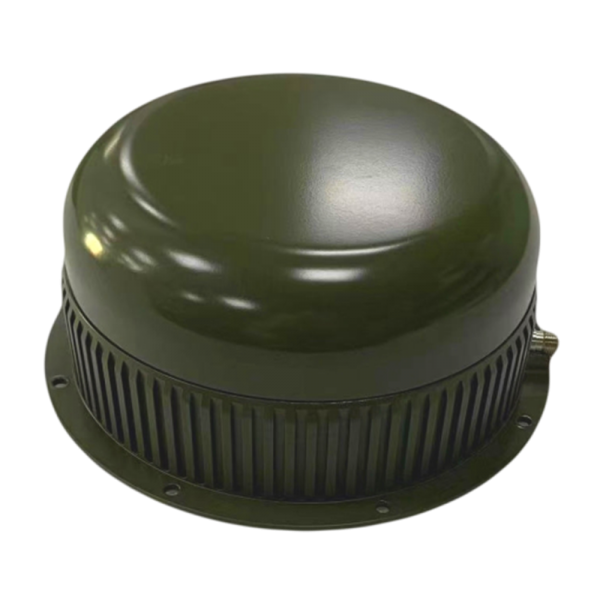

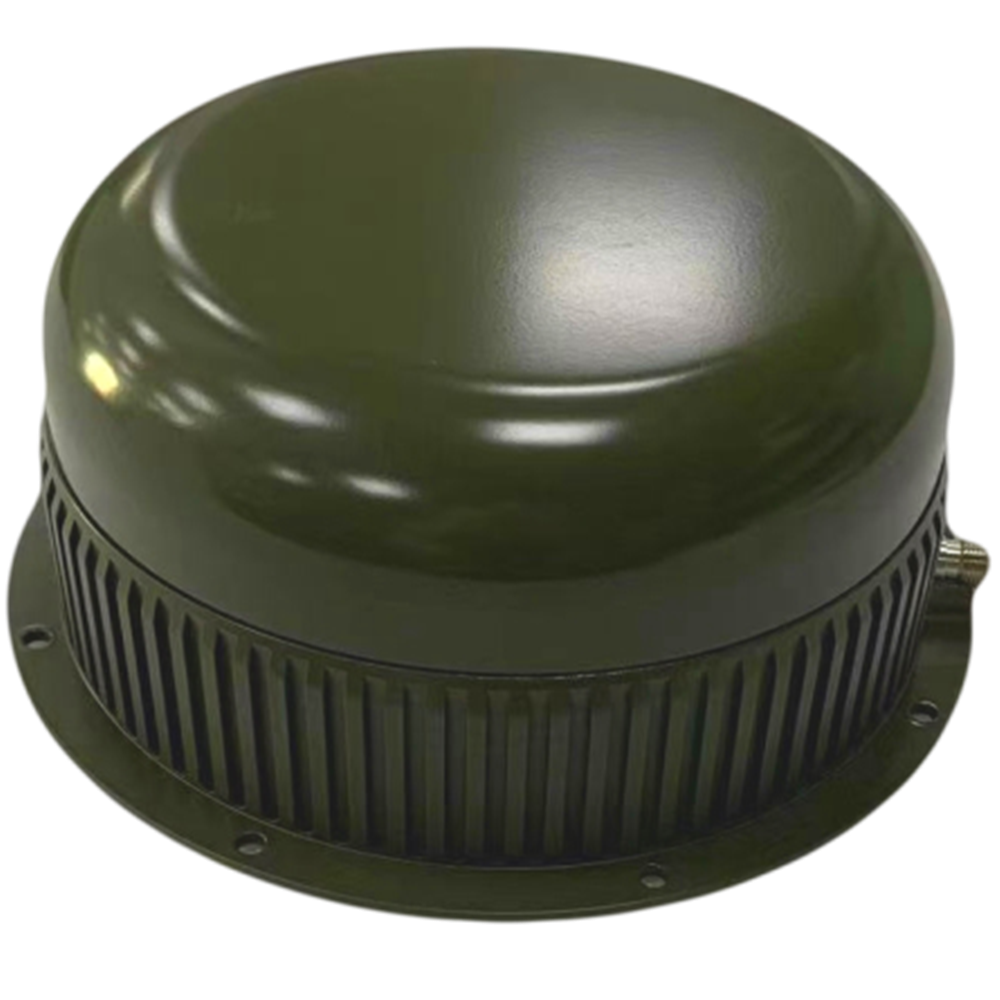

北斗三代一线通天线

产品描述:

在线咨询

产品说明:

1、 天线部分采用多馈点设计和完全对称的天线结构,实现相位中心与几何中心的重合,降低天线对测量误差的影响;

2、 天线增益高,方向图波束宽,对低仰角信号的接收效果好,确保在一些遮挡较严重的场合仍能正常收星;

3、 四路接收分别滤波和放大,具有优异的抗干扰能力,抗烧毁能力大于10W;

4、 发射输出大于40dBm,发射时无需关掉B1C,所有接收均可以正常工作

5、 供电和五路射频信号均从一个接口输入或输出,方便与主机连接;

6、 天线整体防水等级为IP67。


电气性能指标: Electrical Specifications

无源天线:

接收天线频率范围Frequency Range(MHz):B2a:1176.45±10.23、B2b:1207.14±10.23、B3:1268.52±10.23、B1C:1575.42±16.368、S:2491.75±8.16

极化方式Polarization :右旋圆极化RHCP

增益Gain(dBi) : ≥-4.5(10°仰角)、≥-1.0(30°仰角)、≥2.0(50°仰角)、≥3.0(90°仰角)

发射天线频率范围Frequency Range(MHz):L:1610~1628

极化方式 Polarization:左旋圆极化 LHCP

增益 Gain(dBi):≥-4(10°仰角)、≥-0.5(30°仰角)、≥2(50°仰角)、2≤G≤5(75°仰角)、2≤G≤5(90°仰角)

承受功率 Power Handling(W):≥30

低噪声放大器

频率范围 Frequency Range(MHz):B2a:1176.45±10.23、B2b:1207.14±10.23、B3:1268.52±10.23、B1C:1575.42±16.368、S:2491.75±8.16

增益 Gain(dB):45±2(B3,B2a+B2b)、45±1(2491.75MHz,1575.42MHz)

输出P-1(dBm):≥0

抗烧毁功率 Anti Burning(W):≥10

带外抑制 Rejection (dB):>50、>70(对1610-1628MHz/B3/B2b/S)

功率放大器

频率范围 Frequency Range(MHz):1610~1628

输出P-1功率(dBm):≥40

增益 Gain(dB):47±2

功放工作电压 Voltage(V):28±1

功放工作电流 Current(A):≤1.8

功放开启电压 PA ON Voltage(V):23V±1V功放开启时所有接收通道都可以正常工作


机械特性: Mechanical Specifications

输出接头 Connector:TNC-K

颜色 Color:褐绿色GY05

尺寸 Dimension(mm): Φ214×91

重量 Weight(Kg):≤2.9
