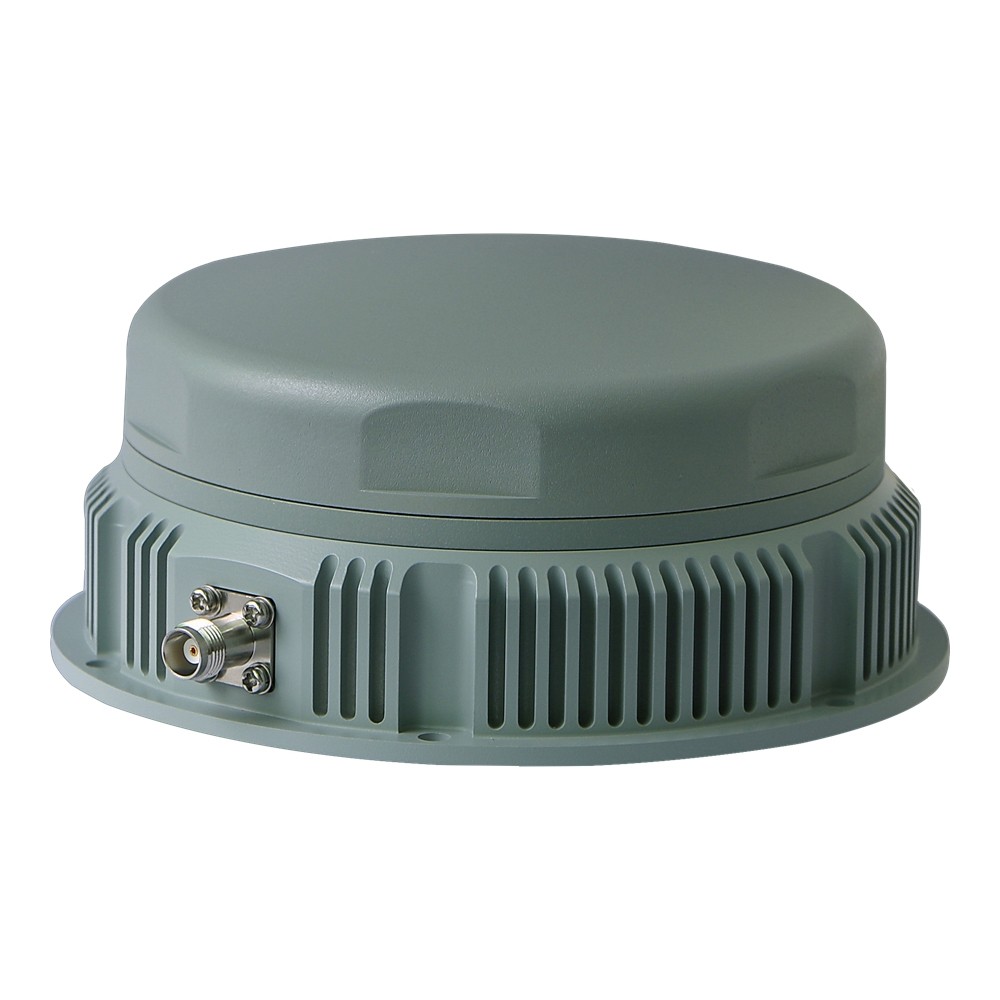

船载型北斗双模天线

产品描述:

在线咨询

产品说明:

1、 接收天线低仰角增益高,噪声系数低,确保稳定的定位、通信功能;

2、 功放打开不影响S和B3的接收,输出功率稳定可靠;

3、 内置金属腔体滤波器,提高收发隔离度降低发射杂散;

4、 天线外壳全密封,满足IP67要求,可长期在户外恶劣环境下工作;

5、 天线具有抗紫外线、抗阳光暴晒、抗温度骤变等,适用于海上复杂环境。


电气性能指标: Electrical Specifications

无源天线:

频率范围 Frequency Range(MHz):B3:1268.52±10.23、L:1615.68±4.0、S:2491.75±8.16

极化方式Polarization:B3/ S:右旋圆极化RHCP、L:左旋圆极化 LHCP

天线增益 Gain(dBi):B3: ≥4(仰角90°)、≥-2.5(仰角20°)、S:≥2.5(仰角90°)、≥-2.5(仰角20°)、L:≥-2(仰角20°)、3≤G≤6(仰角90°)


低噪声放大器:

频率范围 Frequency Range(MHz):B3:1268.52±10.23、S:2491.75±8.16

低噪放增益 Gain(dB):45±4@B3,50±4@S

带外抑制 Rejection (dB):≥50@S(2510-2655MHz,1880-2470MHz)、≥45@B3(1268.52+/-50MHz)、≥80@S,B3(1615.68+/-4.08MHz)

输出P-1(dBm):≥0

抗烧毁功率 Anti Burning(W):≥2


功率放大器:

频率范围 Frequency Range(MHz):1615.68±4.08

功放增益 Gain(dB):47±2(输入-7dBm)

功放工作电压 Voltage(V):28V±1.5 (测试时为+28 V)

功放工作电流 Current(A):≤1.8

功放开启电压 PA ON Voltage(V) :23V±1

发射通道带外抑制 Rejection(dB):除二次和三次谐波以外1MHz~18GHz发射和乱真发射至少应比基波电平低85 dB。二次和三次谐波应比基波电平低70 dB


环境特性:Environmental Characteristics

湿热:满足GJB 150.9A-2009 “湿热试验”舰船的相关要求

盐雾:满足GJB 150.11A-2009 “盐雾试验”舰船的相关要求

防水:满足漫水深度1米,时间30分钟的测试要求

振动试验:满足GJB 150.16A-2009 “振动试验”舰船的相关要求

冲击:满足GJB 150.18A-2009 “冲击试验”舰船的相关要求

电磁兼容:符合GJB 151A-1997 中对RS103 2MHz-18GHz电场辐射敏感度舰船的相关要求,RE103 1MHz-18GHz天线谐波和乱真输出辐射发射的规定

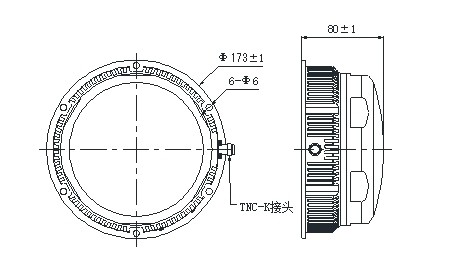

机械特性: Mechanical Specifications

输出接头 Connector:TNC-K

尺寸 Dimension(mm):Φ173×80

重量 Weight(kg):≤1.8
