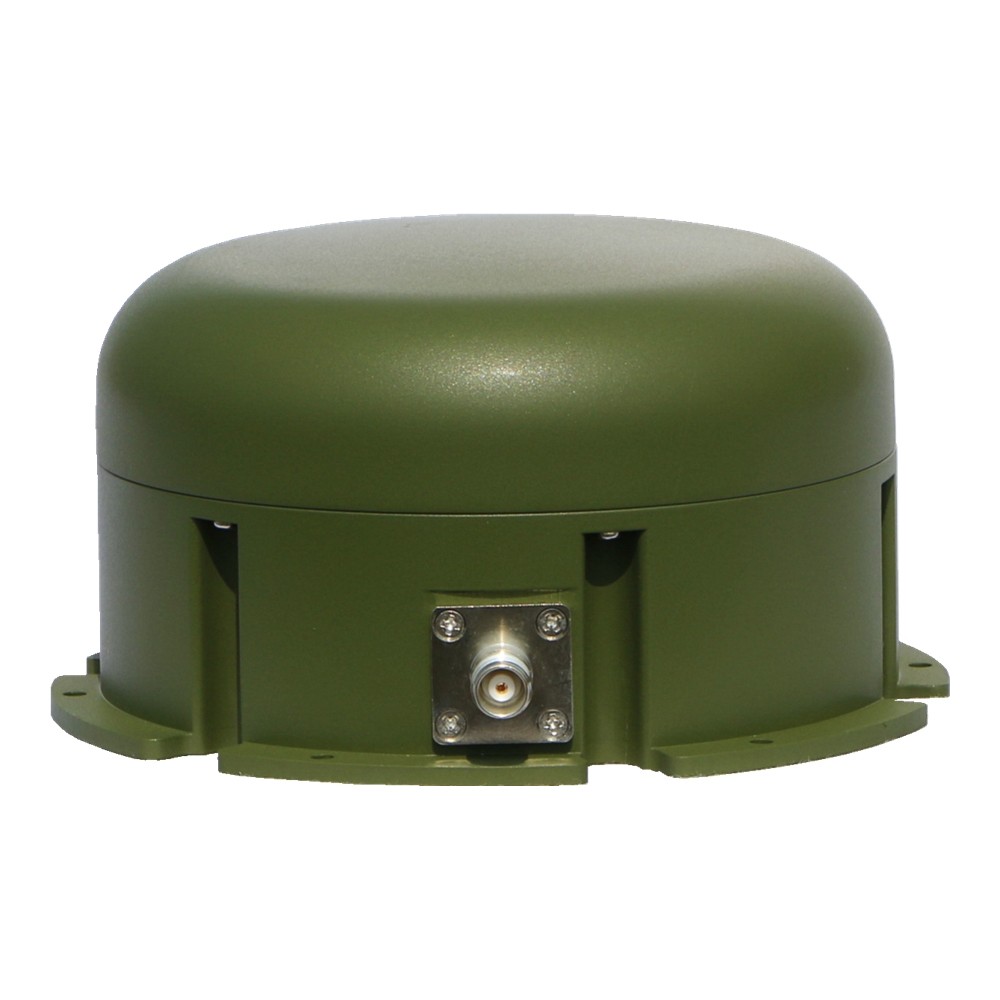

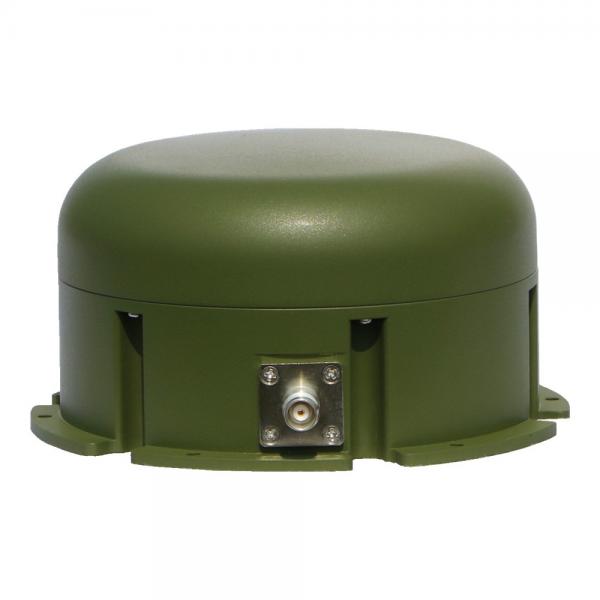

北斗三代一线通天线

产品描述:

在线咨询

产品说明:

1、 采用多馈点设计和完全对称的天线结构,提高相位中心精度和稳定性;

2、 天线分频设计,确保接收信号不受某一链路损坏所影响;

3、 四路接收分别滤波和放大,具有优异的抗干扰能力,抗烧毁能力大于10W;

4、 发射输出大于40dBm,具有良好的效率和稳定性;

5、 具备一线通功能:供电和5路射频信号均从一个接口输入或输出,方便与主机连接;

6、 内置金属腔体滤波器,提高收发隔离度降低发射杂散;

7、 采用整体防水设计,防水等级达到IP67。


电气性能指标: Electrical Specifications

无源天线:

接收天线频率范围 Frequency Range(MHz):B3:1268.52±10.23、B2b:1207.14±0.23、B1C:1575.42±16.5、S:2491.75±8.16

极化方式 Polarization:右旋圆极化 RHCP

增益 Gain(dBi):≥3(90°仰角) ≥-3.5(10°仰角)

发射天线频率范围 Frequency Range(MHz):L:1610~1628

极化方式 Polarization:左旋圆极化 LHCP

增益 Gain(dBi):2≤G≤5(90°仰角)、≥-4(10°仰角)

承受功率 Power Handling(W):≥30


低噪声放大器:

频率范围 Frequency Range(MHz):B3:1268.52±10.23、B2b:1207.14±10.23、B1C:1575.42±16.5、S:2491.75±8.16

增益 Gain(dB):45±3

输出P-1(dBm):≥0

抗烧毁功率 Anti Burning(W):≥10

带外抑制 Rejection (dB):>50、>70dB@对1610-1628MHz@B3/B2b/S


功率放大器:

频率范围 Frequency Range(MHz):1610~1628

输出P-1功率(dBm):≥40

增益 Gain(dB):47±2

功放工作电压 Voltage(V):28±1

功放工作电流 Current(A):≤1.8

功放开启电压 PA ON Voltage(V):23V±1V(功放开启时B1C 通道不工作,其它接收不受影响)


腔体滤波器:

频率范围 Frequency Range(MHz):1610~1628

带内损耗 Insertion Loss(dB):≤1.2

带外抑制 Rejection(dB):≥60

承受功率 Power Handling(W):≥30

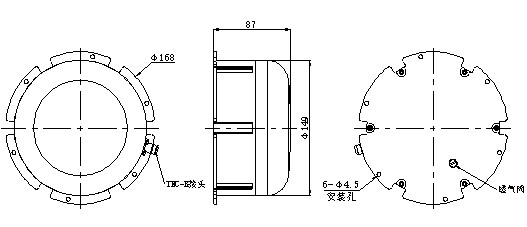

机械特性: Mechanical Specifications

输出接头 Connector:TNC-K

颜色 Color:褐绿色GY05

尺寸 Dimension(mm):Φ168×87

重量 Weight(Kg):≤1.8
