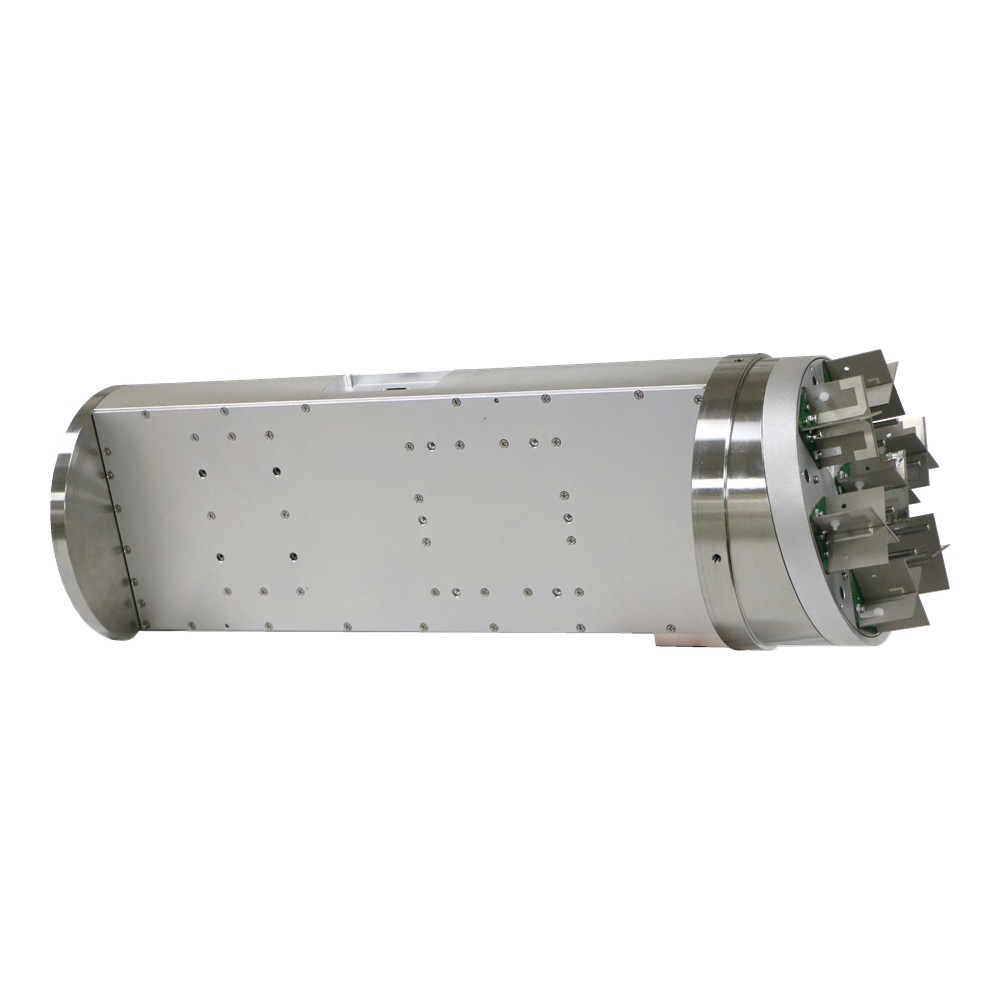

产品说明：
1、 天线是数字波束形成自跟踪系统的一部分，单元采用正交对称振子结构，六角形结构排列，通过圆极化网络实现接收左右旋双圆极化信号；
2、 天线含为校准网络，将输入的基准信号按照等幅同相原则分配给七个双路低噪声放大器；低噪声放大器根据控制信号，选择接入天线接收信号或者校准基准信号；
3、 放大电路增益高，噪声系数低，具备高动态接收功能；
4、 天线结构头部倾斜，与机舱顶部一致，部分结构使用不锈钢材料，具有足够的强度，满足机载的振动要求。
电气性能指标： Electrical Specifications
无源天线：
频率范围 Frequency Range(MHz)：2200～2300
增益 Gain(dBi)：≥6（天顶方向增益）
极化 Polarization：双圆极化
双路低噪声放大器：
频率范围 Frequency Range(MHz)：2200～2300
LNA增益 LNA Gain(dB)：35±2
模式控制信号：
穿心电容，TTL电平，反相器隔离
高电平对应天线信号，低电平对应基准信号
状态控制信号：
穿心电容，TTL电平，反相器隔离
高电平对应高增益，低电平对应低增益
抗烧毁（dBm）：20dBm连续波
校准模式隔离度：天线信号切断，插损不低于40dB
校准端口一致性：校准端口到两路输入的幅度差异不超过±0.2dB.校准端口到两路输入的相位差不超过 ±1°
机械特性：Mechanical Specifications
输出接头 Connector：电源端口:J30J-9ZK
射频端口:TNC-K
串口:J30J-15ZKP
网口:J30J-15ZKP

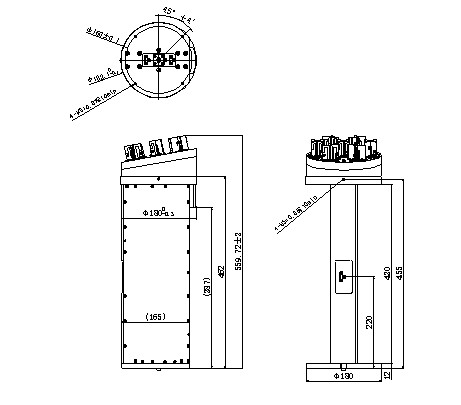

尺寸 Dimensions(mm)： Ф182.1×559.72
重量 Weight(kg)：＜15
