产品说明：

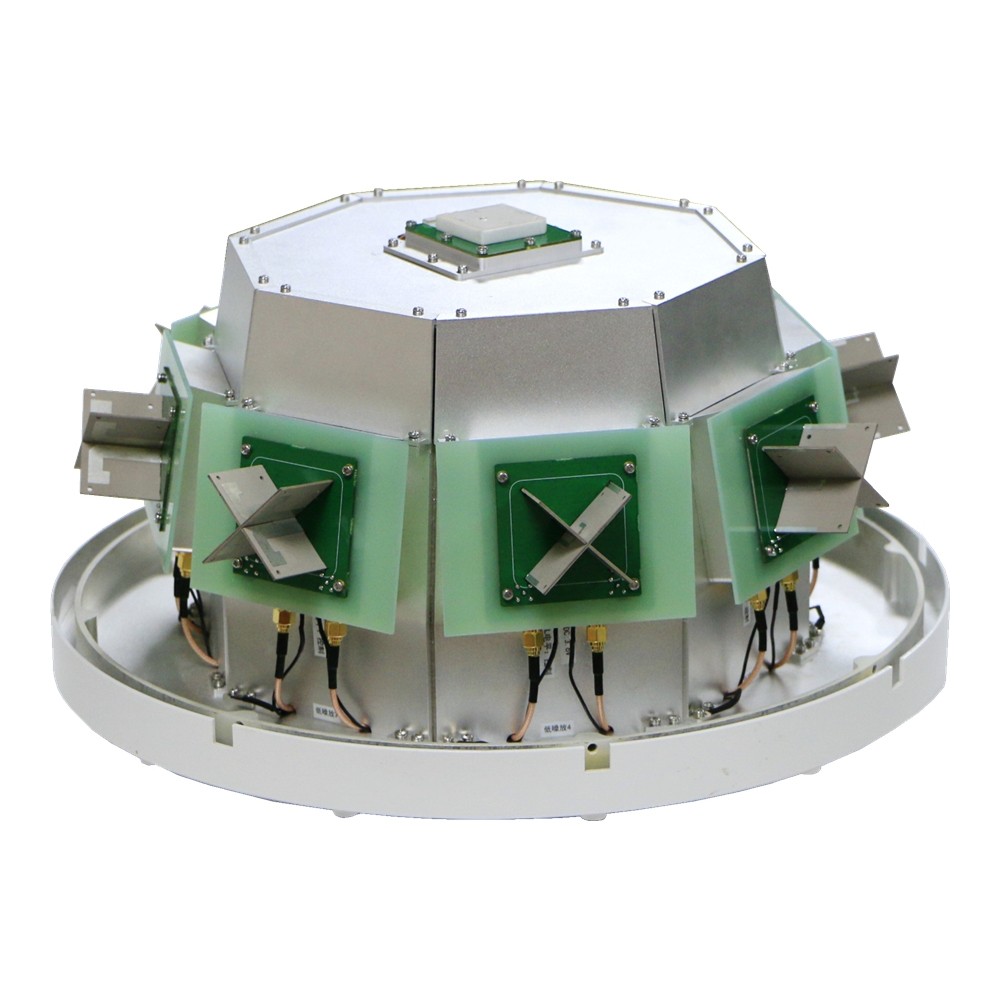

1、 天线由8个S单元、一个授时单元及一个测试模块组成；
2、 8个S单元按照45°夹角依次环绕布局，覆盖水平全向收发信号；
3、 具备接收模式和测试模式，由高低电平切换两种模式；
4、 前置和多级滤波设计，可有效防止带外波段干扰；
5、 提供天线罩和结构壳体，预留内部模块的安装位置；
6、 天线整体喷漆处理，适合野外环境下工作；
7、 天线配有透气阀，保证天线工作时内外气压稳定；
8、 采用整体防水防尘设计，满足户外复杂的环境，可长年户外正常工作；
9、 天线底部设有众多小散热柱，保证内部模块的快速散热。
电气性能指标:Electrical Specifications
S波段双极化天线：
频率范围 Frequency Range(MHz) ：2200～2400
增益 Gain(dB) ：≥3.0
极化特性 Polarization：正交双极化输出
半功率波瓣宽度 3dB Beamwidth(°) ：方位≥120° 俯仰≥60°
前后比 Front and back ratio(dB)：≥15
天线间隔离度 Isolation (dB)：≥20
双路低噪声放大器:
频率范围 Frequency Range(MHz)：2200～2400
LNA增益 LNA Gain(dB)：40±2
抗烧毁功率 Anti burn power： ≥20dBm(持续1秒)
测试模块：
频率范围 Frequency Range(MHz)：2200～2400
增益 Gain(dB)：30±2
增益平坦度 Gain Flantness（dB）：≤±2
开关控制 Switch control：TTL电平默认上拉高电平无效，低电平有效
BD授时天线：
频率范围 Frequency Range(MHz)：1559～1576
增益 Gain(dBi)：≥3.0（仰角90°）
极化 Polarization：右旋圆极化 RHCP
BD授时模块：
频率范围 Frequency Range(MHz)：1559～1576
增益 LNA Gain(dB)：50±3
带外抑制 Out of Band Rejection(dBc)
≥70（2200～2400MHz）
≥70（70MHz）
机械特性:Mechanical Specifications
输出接头 Connector：TNC-K、SMA-K

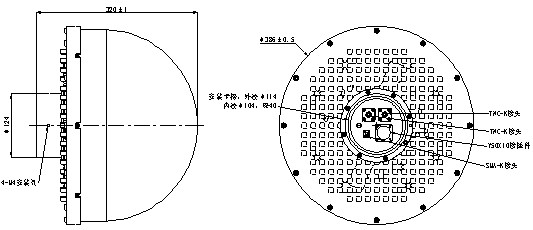

尺寸 Dimensions(mm)：φ386×320
重量 Weight(kg)：≤11
