  • 扼流圈天线-1

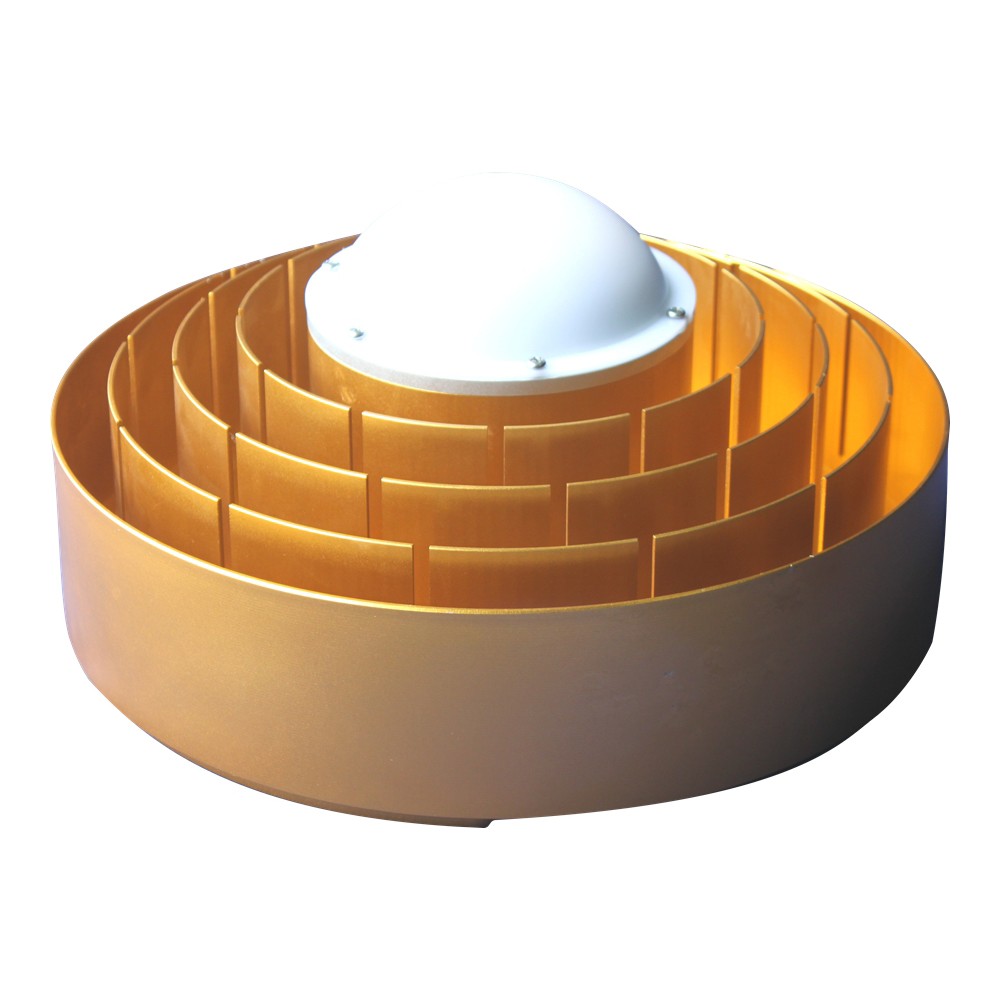

GNSS全频段扼流圈天线(3D)

产品描述:

在线咨询

产品说明:

1、 涵盖GPS L1/L2/l5、GLONASS L1/L2、BDS B1/B2/B3、GALILEO E5a/E5b/ E2-L1-E1的全频率测量型扼流圈;

2、 多馈点设计和完全对称的天线结构,实现相位中心与几何中心的重合,相位中心稳定,定位精度高;

3、 多重扼流圈设计,实现优异的多路径抑制效果;

4、 天线交叉极化比高,抗多径干扰能力强;

5、 采用前置滤波,有效抑制带外强干扰信号,提高系统的可靠性;

6、 天线配有透气阀,保证天线工作时内外气压平衡;

7、 外罩采用耐候性良好、抗老化优质材料,适合长期野外环境下工作;

8、 整体防水设计,核心部件防水等级达到IP67,满足户外长年正常工作。


电气性能指标: Electrical Specifications

频率范围 Frequency Range(MHz) :Galileo E2-L1-E1&GPS L1& GLONASS L1&BDS B1:1559~1616、Galileo E5a/E5b&GPS L2 & GLONASS L2&BDS B2/B3:1164~1278

极化 Polarization:右旋圆极化 RHCP

天线增益 Gain(dBi):≥7.0(仰角90°)

LNA增益 LNA Gain(dB):50±2


机械特性: Mechanical Specifications

输出接头 Connector:TNC-K

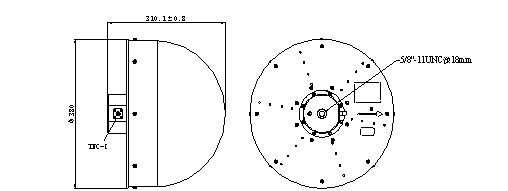

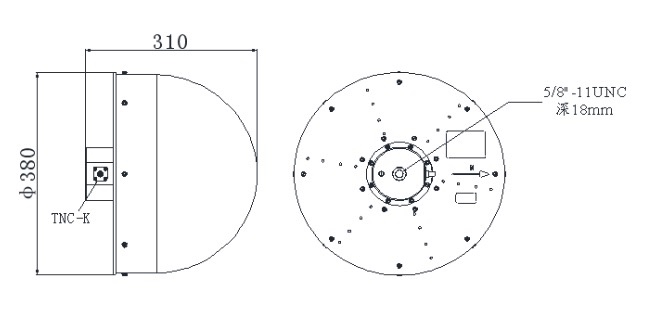

尺寸 Dimension(mm):Φ380×310.1

重量 Weight(kg):<8.5
