产品说明：

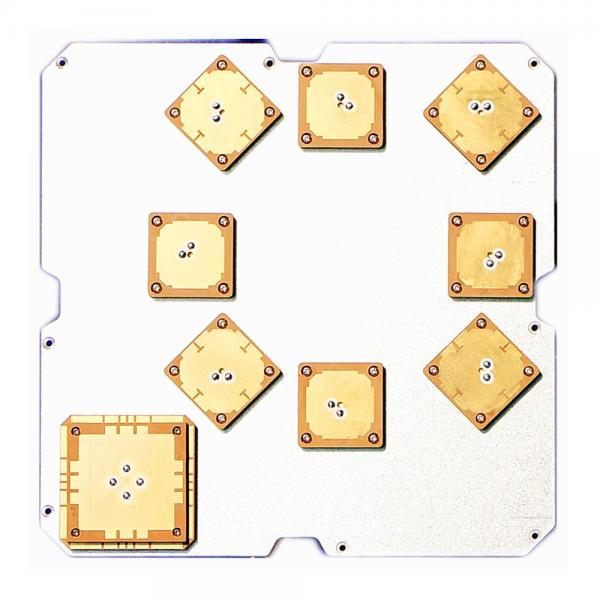

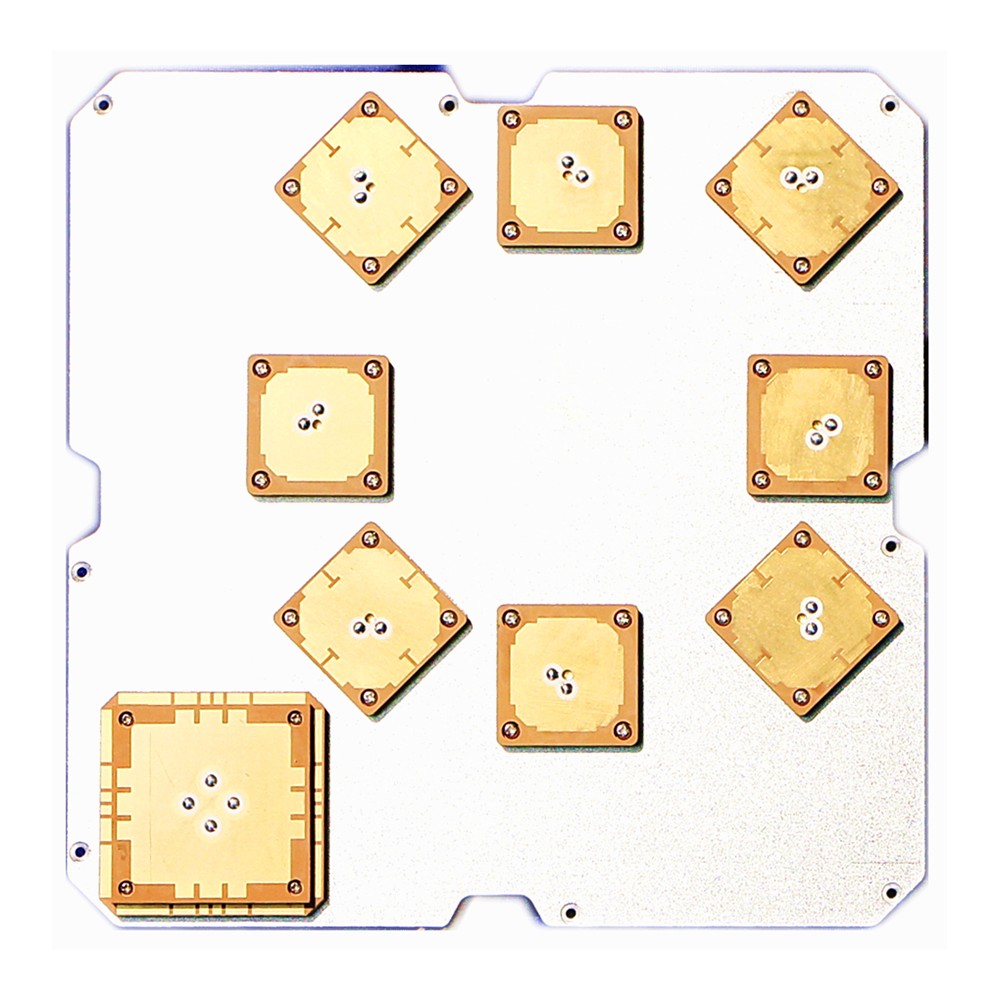

1、 天线由8个抗干扰单元和1个高精度单元组成，可提供高精度定位和抗干扰两大功能；
2、 抗干扰天线单元采用双馈对称设计，保证天线单元低仰角增益；
3、 高精度天线单元采用四馈点设计，提高相位中心精度和稳定度；
4、 放大电路具有高带外抑制和高线性度，确保在周围有强干扰信号仍能正常工作；
5、 前置和多级滤波设计，可有效防止带外频段干扰；
6、 内置防雷电路，有效保护放大器，确保在户外恶劣环境下能正常工作；
7、 内置稳压电路，可在宽输入电压范围内正常工作。
电气性能指标: Electrical Specifications
B3抗干扰单元：
频率范围 Frequency Range(MHz)：BDS B3:1268.52±10.23
增益 Gain(dB)：≥3（天顶方向）
极化 Polarization：右旋圆极化 RHCP
LNA增益 LNA Gain(dB)：29±1
L1抗干扰单元：
频率范围 Frequency Range(MHz)：BDS B1:1561.098±2.046、GPS L1:1575.42±1.023、GLONASS L1:1602.5625±4
增益 Gain(dB)：≥3（天顶方向）
极化 Polarization：右旋圆极化 RHCP
LNA增益 LNA Gain(dB)：29±1
高精度单元：
频率范围 Frequency Range(MHz)：BDS B1:1561±2、GPS L1:1575±1、GLONASSL1:1602±4、BDS B3:1268±10、GPS L2:1227±10
增益 Gain(dB)：仰角90°≥3
极化 Polarization：右旋圆极化 RHCP
LNA增益 LNA Gain(dB)：35±2

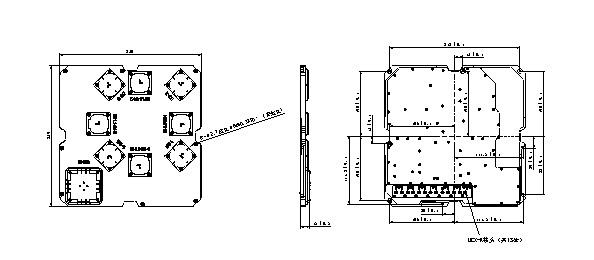

机械特性: Mechanical Specifications
输出接头 Connector：13-MCX-K
尺寸 Dimensions(mm)：230×230×15
重量 Weight(kg)：＜0.9
