数字波束自跟踪阵列天线

相关产品

产品说明：

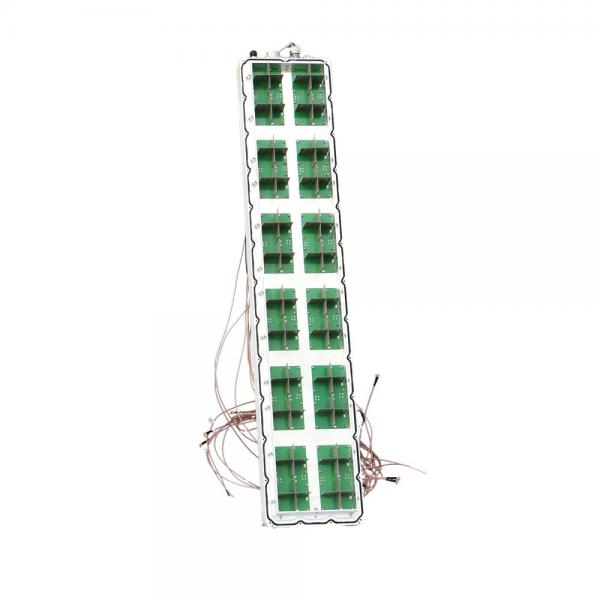

1、天线阵列由两层结构组成，上层为12个单元构成的天线阵，下层结构包含校准网络和12个双路低噪声放大器；

2、 12个单元按2×6布局形成矩形平面阵列，每个单元由两个正交双极化对称振子合成，形成左右旋双极化；

3、每个双路低噪声放大器包含两条完全一致的放大支路，分别将天线接收的左旋圆极化和右旋圆极化电信号进行低噪声放大和滤波；

4、校准网络将输入的基准信号按等幅同相原则分配给12个双路低噪声放大器；双路低噪声放大器通过射频开关，选择接入天线信号或基准信号；

5、放大电路增益高，噪声系数低，具备高动态接收功能；

6、天线和电路做了三防保护处理；

7、独特的防水防尘设计，满足防水IP67，确保核心单元和部件完全密闭，满足户外复杂的环境，可长年户外正常工作。

电气性能指标：Electrical Specifications

频率范围 Frequency Range(MHz)：2200～2400

增益 Gain(dBi)：≥6（天顶方向）

极化 Polarization：双圆极化

半功率波瓣宽度 3dB Beamwidth(°)：方位≥120°俯仰≥60°

双路低噪放电路：

频率范围 Frequency Range(MHz)：2200～2400

LNA增益 LNA Gain(dB)：35±2

模式控制信号：

穿心电容，TTL电平，反相器隔离

高电平对应天线信号，低电平对应基准信号

抗烧毁（W）：2W

校准模式隔离度：天线信号切断，插损不低于40dB

校准端口一致性：校准端口到两路输入的幅度差异不超过±0.2dB.校准端口到两路输入的相位差不超过 ±1度

机械特性：Mechanical Specifications

输出接头 Connector

X1：Y50X10-1824Z10KX2：J599/20WB01A1NF1

X3：SMA-K

X4：SMA-K

X5：SMA-K

X6：TNC-K

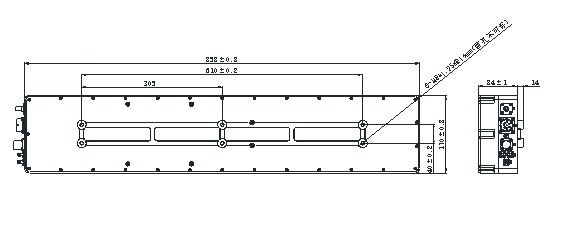

尺寸 Dimensions(mm)：858×170×84

重量 Weight(kg)：≤10
