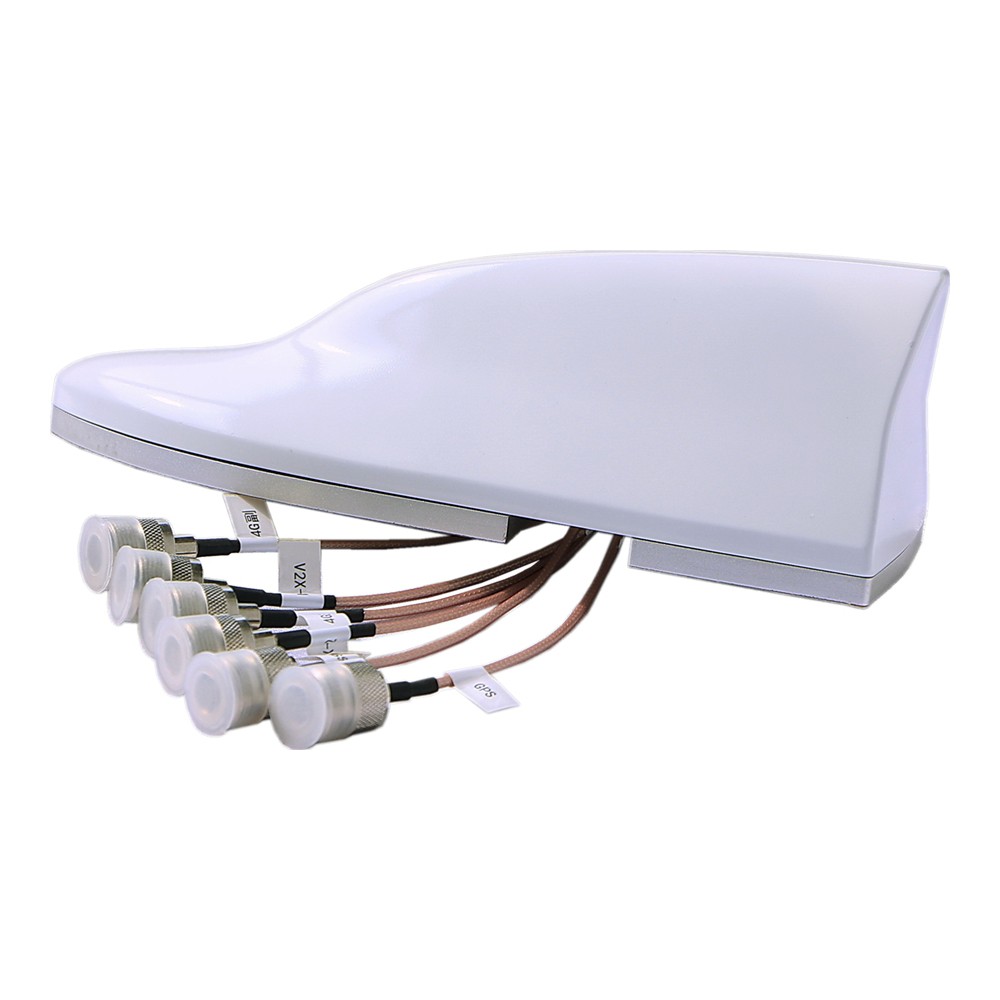

  • 汽车鲨鱼鳍-1

城区自驾集成天线

产品描述:

在线咨询

产品说明:

1、 集成GPS L1、GLONASS L1、BD B1定位天线与2G/3G/4G、V2X通信天线为一体;

2、 前置和多级滤波设计,能有效抑制干扰信号,提高整个系统的可靠性;

3、 内置稳压电路,可在宽输入电压范围内正常工作;

4、 采用低风阻设计,外形流畅美观;

5、 车规级电子电器零件、系统电磁兼容测试检验认证;

6、 具有良好的耐腐蚀、防老化特性,为天线长期在恶劣自然环境工作中提供保障;

7、 核心单元和部件完全密闭到达防水防尘要求,满足户外复杂的环境长年使用。


电气性能指标: Electrical Specifications

4G主/副天线:

频率范围 Frequency Range(MHz):4G主:824~960、1710~2690、4G副:1710~2690

天线平均增益 Average Gain(dBi):≥-4

极化 Polarization:线极化

效率 Efficiency:>40%


V2X主/副天线:

频率范围 Frequency  Range(MHz):V2X:5900~5925

天线增益 Gain(dBi):≥4

天线水平面不圆度 Horizontal level is not rounded(dB):±4

极化 Polarization:线极化


GPS天线:

频率范围 Frequency  Range(MHz):1559~1612

轴比 Axial Ratio(dB):<6

天线增益 Gain(dBi):≥2

极化 Polarization:右旋圆极化

LNA增益 Gain(dB) :<17

噪声系数 Noise Figure(dB):<1.5

直流供电 DC Voltage(V):3~12

工作电流 Current (mA):≤45


机械特性: Mechanical Specifications

输出接头 Connector:

GPS端口1: SMA-K(RG316线长200mm)

GPS端口2: fakraC-阳头(RG316线长200mm)

V2X :SMA-K(RG316线长200mm)

4G主-1/4G副-1: fakraD-阳头和fakraZ-阳头二合一(RG316线长200mm)

4G主-2: SMA-K(RG316线长200mm)

4G副-2: SMA-K(RG316线长200 mm)

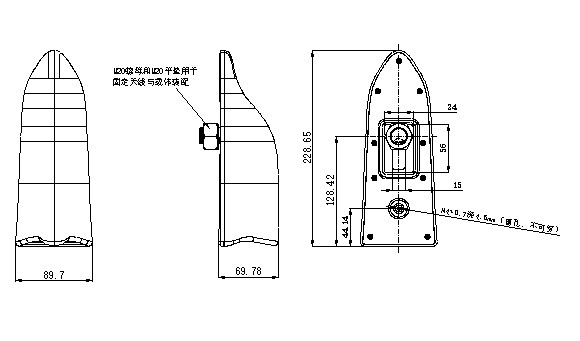

尺寸 Dimension(mm):228.65×89.7×69.78

重量 Weight(Kg):<1
